产品简介

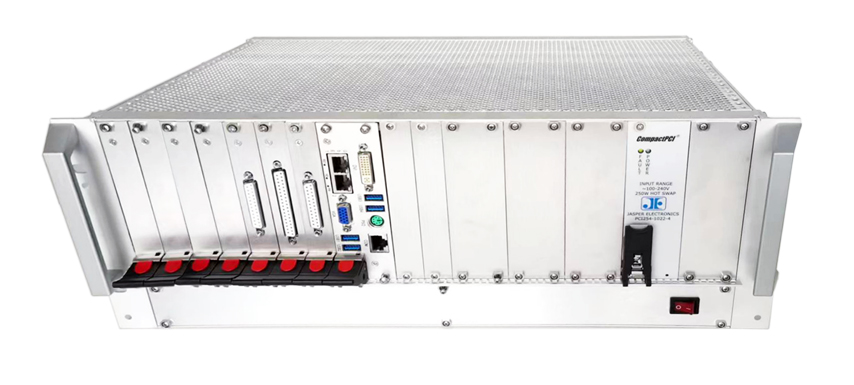

该产品为4u cpci系统平台机箱, 支持安装宽度最多为21槽的标准cpci或定制cpci背板,可搭配cpci标准插卡式电源或者atx电源。
设计规范
符合picmg 2.0 r3.0 compactpci规范
符合picmg 2.1 r2.0 compactpci hot swap规范
符合picmg 2.11 r1.0 power interface规范
符合iec60297-3 to-5,以及ieee1101.1/1101.10/1101.11规范
物理尺寸
高度:4u
深度:310mm
宽度:84te(内部可用板卡安装空间)
材料:铝,铬酸钝化
产品特性
高强度铝合金结构,表面铝本色钝化处理
适用于前插卡3ux160mm,后插卡3ux80mm,垂直安装
支持最多21槽标准cpci背板或定制cpci背板,支持多种定义的背板配置
机箱散热系统:
插卡区域底部可安装2到3个轴流风机,冷风从下往上吹
机箱内部结合风向导流设计,最大限度保证冷却风流充分经过插卡区域
可选择安装风扇调速模块,在必要的时候调整风扇转速以降低噪音
支持配置cpci标准插卡式电源或者atx电源
