clv-40c1-gt 3u cpci 刀片式计算机
发布时间: 2023-08-25 14:00

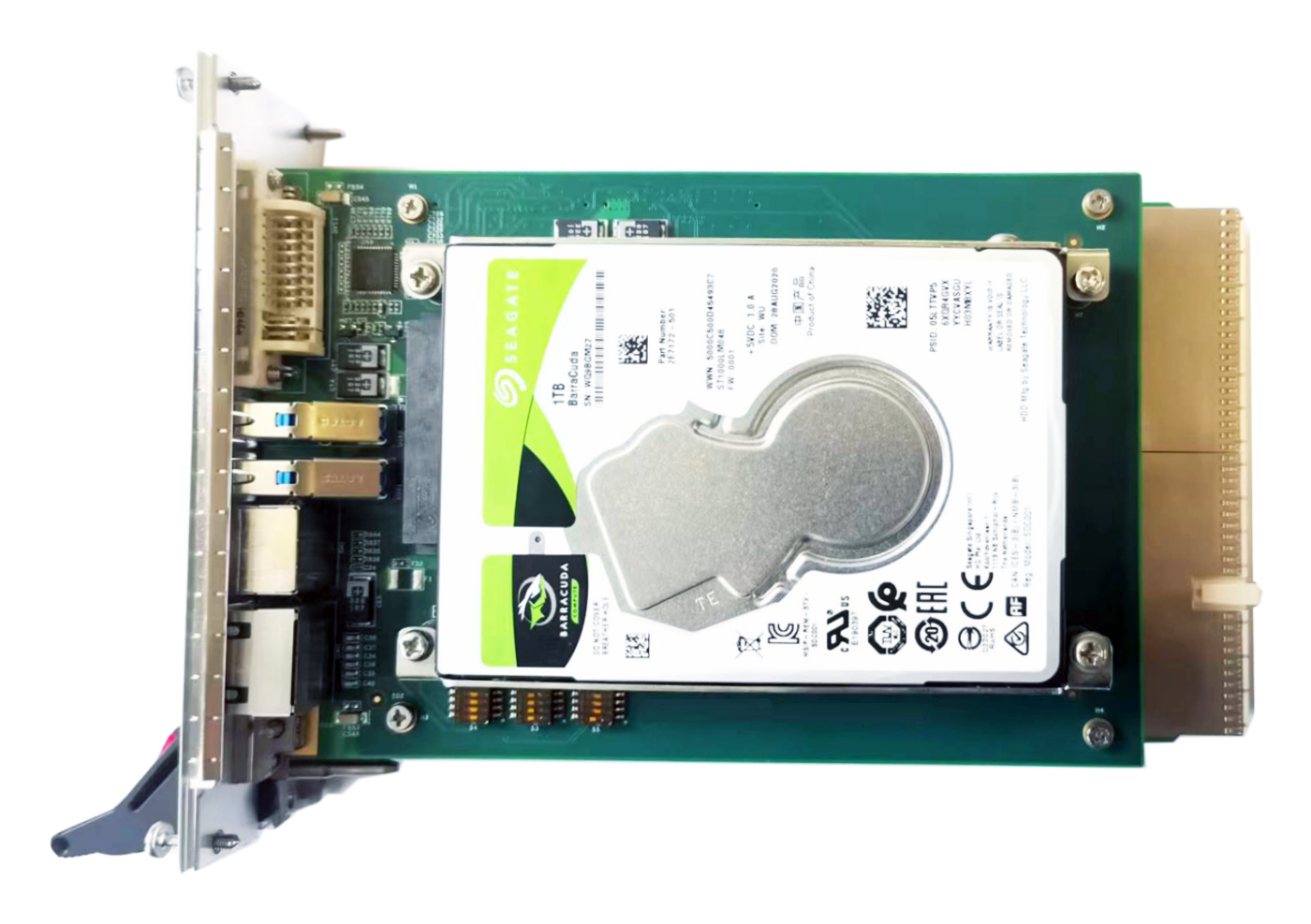

产品简介
该产品是一款基于第六代 intel i7 四核八线程处理器的高性能 3u cpci 刀片式计算机。产品采用二层板卡堆叠模块化设计,支持多种面板接口配置,具有很强的灵活性和接口扩展性。
功能指标
产品基于intel core i7多核处理器和cm236芯片组
支持32bit、33/66 mhz compactpci总线扩展,符合picmg 2.0规范
3u 8hp compactpci规格
板载16gb双通道ddr4内存,频率1866/2133 mhz
前面板提供1个dp显示接口,支持displayport*1.2标准
前面板提供1个vga接口,可通过跳线切换到后插板,最大分辨率为1920x1200@60hz
支持4路sata3.0。其中包括1个板载2.5"硬盘插座,1个msata插座;后插板支持2路sata3.0,可用于扩展存储设备
支持1个板载m.2接口,符合type 2280,key m尺寸标准
前面板支持3个10/100/1000mbps 网络接口,其中2个网口与后出2个网络接口二选一(后出 lan4 为可选网络接口)
前面板支持4个usb3.0接口,后出2个usb2.0接口
前面板支持1个db9串口,支持rs232/rs422/rs485模式可选。后出一路
rs232接口,可选配置成rs422/rs485模式。预留一路后出uart信号(可选,默认不连接)
板卡提供各种板级支持包,包括windows,linux,vxworks等
支持uefi bios 启动
支持rtc实时时钟
支持picmg 2.16 背板包交换规范
系统架构图
可靠性指标
环境性能指标
电源要求
直流电源 12v、 5v与+3.3v,(电压在 5%/-3%范围内)
使用i7-6822eq 2.0ghz处理器,典型功耗30w,最大功耗约45w
使用i7-6820eq 2.8ghz处理器,典型功耗35w,最大功耗约65w
